Чтобы эти мои книги приобрели защитника от злословия и чтобы выразить, хотя бы на словах, если уж я не могу сделать этого своей работой, все мое расположение к Вашей чести за ту любовь, дружбу и доброту, которые Вы в течение долгого времени выказывали мне многими путями, я посвящаю их Вашей милости с просьбой, чтобы Вы поняли это мое намерение в лучшем смысле и оставались моим милостивым господином и покровителем, каким Вы всегда были. Это будет мне достаточным утешением, я постараюсь заслужить это, как умею.
Из книги I
Если я намереваюсь сделать изображение человека, то прежде всего я поступаю таким образом: я беру линейку длиннее, чем фигура, и провожу на ней прямую линию такой длины, какой должна быть изображенная фигура, так, чтобы один конец касался макушки головы, а другой подошв. И для каждой фигуры, длинной или короткой, я провожу свою особую линию и особым образом ее разделяю, и поэтому всякий раз, когда я называю какую-либо часть и обозначающее ее число, я беру их всегда из длины всей фигуры от макушки до подошв. И я старательно делю всю длину, которую я обозначаю цифрой 1, на части от двух до пятидесяти или ста частей, сколько мне нужно, наношу их точками на линейку возле длинной линии, провожу из них линии вверх до высоты макушки и обозначаю их цифрами 2, 3, 4 и т. д. Таким образом, меньшие цифры будут обозначать более длинные части, а большие — короткие. Так половина всей длины будет 2, треть — 3, четверть — 4 и т. д. И подобным же образом, как указано выше, я делю каждую данную часть, длинную или короткую, по мере надобности на такое четное или нечетное количество частей, на какое я захочу, ибо тот, кто желает измерять точно, должен делать малые части, так как одною неизменною частью невозможно измерить все вещи. Поэтому, чтобы подойти к ним как можно ближе, я буду пользоваться здесь далее сразу двумя или тремя родами чисел, больших или малых, четных или нечетных. Эти числа, которые я далее назову, могут приводиться и применяться и в обратном порядке, сообразно желанию каждого.

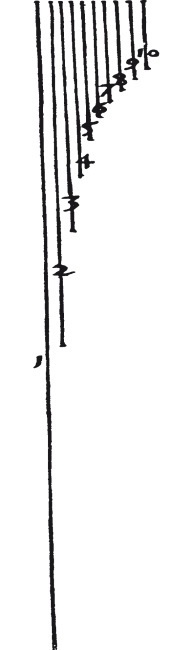

И для большей понятности я хочу нарисовать здесь только что описанный делитель. Ибо прежде всего должен быть правильно и точно сделан этот делитель, иначе, если я должен буду всякий раз искать отношение длины каждой названной части ко всей длине между макушкой и подошвами, много труда пропадет впустую.
Подошвы
Но как я измеряю фигуру, видно из следующего. Сначала я выбираю толстого человека мужицкого телосложения, который должен быть высотою в семь своих голов, и провожу для этого прямую поперечную линию; на ней я устанавливаю на одинаковом расстоянии друг от друга три прямые отвесные линии, длина которых такова, какой должна быть изображенная фигура. Первую я использую для бокового изображения, вторую — для вида спереди, третью — для вида сзади. Когда эти параллельные линии готовы, тогда я прежде всего измеряю длину членов человека от макушки до подошв и наношу эти расстояния на три отвесные линии при помощи поперечных линий под прямым углом к ним и выношу те же размеры длины членов в виде числовых обозначений и прямых отвесных отрезков сбоку, рядом с фигурой, чтобы их тотчас же можно было увидеть и таким образом сразу найти длину каждого члена. Важнейшие же расчленяющие поперечные линии, каковых можно сделать больше или меньше, следующие: верхнюю я называю макушкою, следующую под нею — лбом, следующую — бровями, затем идут нос, подбородок и далее плечевые мускулы, шейная впадина, верх груди, подмышки спереди, подмышки сзади, сосцы, низ груди, талия, пупок, начало бедер,
[131] конец бедер, конец живота, верх срамного места, конец срамного места, конец зада, впадина в середине ляжек,
[132] верх колена с наружной стороны ноги, верх колена с внутренней стороны ноги,
[133] середина колена, низ колена с наружной стороны ноги, низ колена с внутренней стороны ноги, конец икр с наружной стороны ноги, конец икр с внутренней стороны ноги,
[134] высота подъема ступни, конец лодыжки с наружной стороны голени и затем, в самом низу, подошвы. Все эти слова я пишу возле концов отвесных отрезков, показывающих длину членов, чтобы все это можно было сразу увидеть. Такого способа я буду придерживаться во всех фигурах этой книжечки.
Итак, я прежде всего измеряю длину членов:
от макушки:
до высоты шейной впадины — одна 10-я часть и одна 11-я часть.
высоты плеч — две 11-х части.
конца подбородка — одна 7-я часть.
Высота верхней части затылка на голове находится посередине между линиями макушки и лба.
От подбородка вверх до начала волос над лбом — одна 10-я часть. Эту часть я разделю на три равных поля: верхнее для лба, другое для глаз и носа, третье для рта и подбородка.
От шейной впадины вниз:
до верха груди — одна 30-я часть.
подмышек — одна 13-я часть.
сосцов — одна 10-я часть.
низа груди — одна 8-я часть.
талии — две 11-х части.
От талии вниз:
до пупка — одна 40-я часть.
начала бедер — одна 30-я часть.
конца бедер — одна 10-я часть.
верха срамного места — одна 8-я часть.
конца такового — одна 6-я часть.
конца зада — одна 10-я и одна 11-я часть.
От конца зада до впадины в середине ляжек — одна 18-я часть.
От подошв вверх до нижней части лодыжки — одна 28-я часть.
От подошв вверх до верхней части подъема — одна 20-я часть.
Измерив туловище фигуры в длину до конца бедер, я хочу теперь поместить на свое место коленный сустав. И при этом фигура имеет три неодинаковых размера в длину, именно, первый, длиннейший, — туловище от высоты шейной впадины до конца бедер; второй, короче, — от конца бедер до середины колена; третий, самый короткий, — от середины колена до конца голени. Но сзади члены человека должны быть более длинными и сильными, нежели спереди. И туловище, хотя оно и составлено из многих кусков, я считаю здесь длинной частью, ибо оно не разделено и настолько сильно, что двигает другими членами. Эти три длины должны быть пропорциональны друг к другу, а именно, длина туловища должна относиться к длине ляжек так, как длина ляжек к длине голени. Но я пользуюсь этим не во всех фигурах. И я делаю это так.
