Из книги II
В этой второй книжечке я снова научу измерять человеческую фигуру иным способом, а именно, при помощи масштаба, который я делаю длинным или коротким в зависимости от того, намереваюсь ли я измерять им большую или маленькую фигуру; и этот масштаб я всегда делаю равным одной 6-й части длины фигуры, которую я хочу измерять с его помощью.
Я даю ему также особое обозначение, чтобы, если я поставлю этот значок, было понятно и известно, что я подразумеваю под ним весь масштаб. И обозначение это выглядит так — φ.
Затем я делю этот масштаб на десять равных отрезков, и один такой отрезок я называю «числом», и обозначение, которое я ему дал, чтобы его узнавали, когда я описываю его, выглядит так — ξ.
Затем я делю «число» на десять равных отрезков, и один такой отрезок я называю «частью», и обозначение, которое я ей даю, чтобы ее можно было узнать, выглядит так — _|_.
Затем я делю одну из этих маленьких «частей» на три равных отрезка и один такой отрезок называю «кусочком», и я даю ему значок, чтобы его узнавали, и он выглядит так —./..
И если я хочу измерять с помощью этого масштаба и его частей, я делаю сбоку от надписей

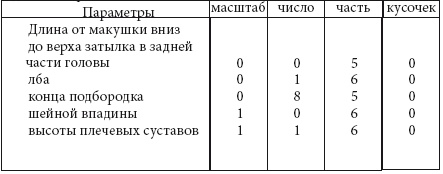

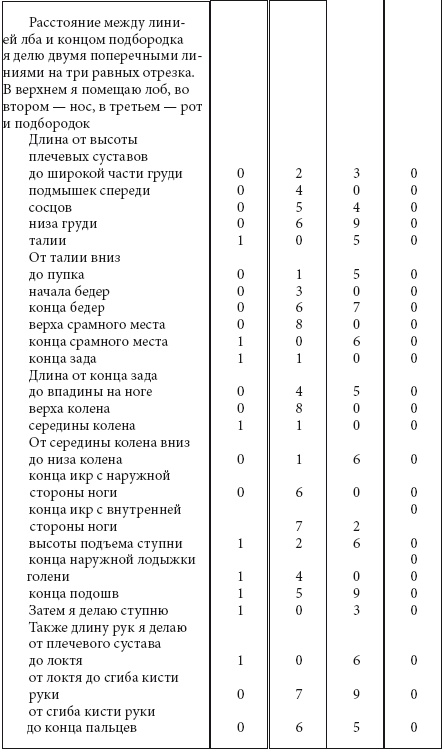

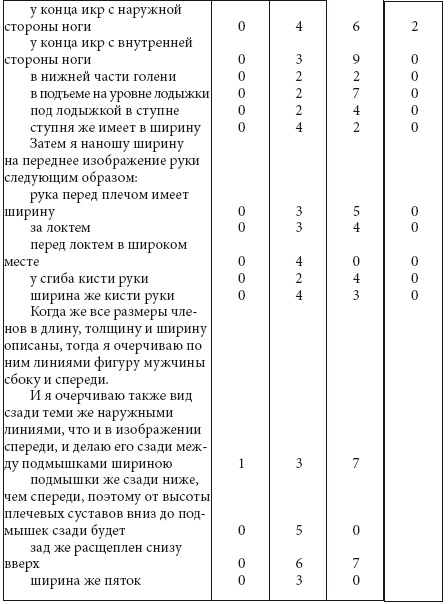

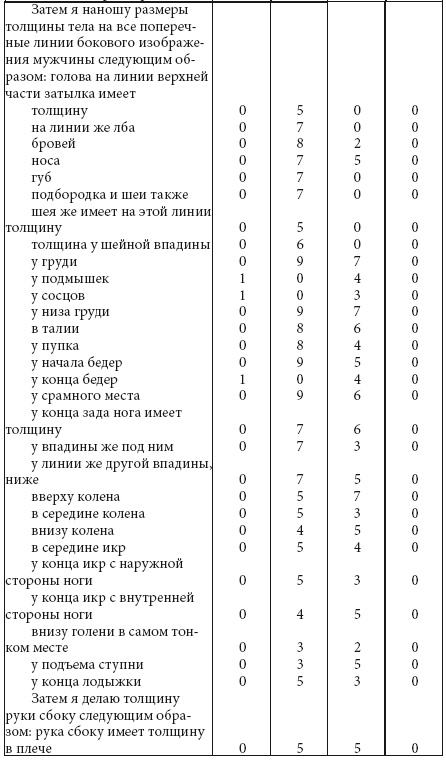

[141] таблицу, разделенную пятью отвесными парными линиями на четыре равных поля и пишу наверху каждого поля его название, а под названием ставлю его обозначение или значок. В первом поле я помещаю «масштаб» φ. Во втором — «число» ξ. В третьем — «часть» _|_ и в четвертом — «кусочек»./..
Таким образом, все части масштаба имеют свое особое поле. И когда я начну потом записывать длину, толщину и ширину между наружными очертаниями членов человеческой фигуры, я буду проводить линии от соответствующей надписи до вышеописанной таблицы; там я проставлю в соответствующее поле — «масштаба», «числа», «части» или «кусочка» — цифры, которые показывают, сколько «частей» или «чисел», много или мало, помещается в длине, толщине или ширине. Там же, где ничего нет, я ставлю нуль или 0.

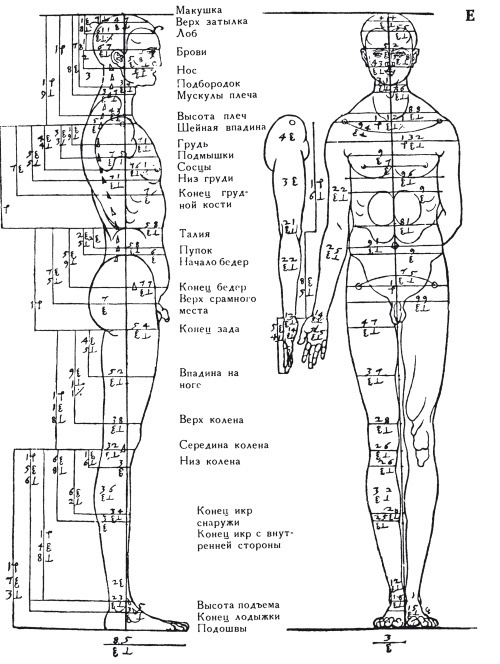

Я приступаю далее к этому измерению в том же порядке, какого я придерживался в первой книжечке. Я устанавливаю три отвесные линии, равные длине фигуры, и замыкаю верх и низ двумя поперечными линиями, называемыми макушкою и подошвами. Возле первой я делаю изображение сбоку, возле второй — спереди, возле третьей — изображение сзади. Затем я измеряю длину членов фигуры сначала для бокового изображения и отмечаю эти размеры и снабжаю все поперечными линиями. И я переношу все поперечные линии, какие мне нужны, с бокового изображения на две другие отвесные линии для изображений спереди и сзади. И я помещаю все размеры членов в длину в виде отвесных линий позади бокового изображения. И в соответствии с тем, сколько содержится в каждой линии «масштабов», «чисел», «частей» или «кусочков», я обозначаю каждую из этих линий значком «масштаба», «числа», «части», или «кусочка» и ставлю рядом цифру, показывающую, сколько таковых она содержит.
Подобным же образом я обозначу каждую поперечную линию бокового изображения и изображения спереди, указав, сколько каждая из них содержит в толщину или ширину.
Когда это будет понято и хорошо усвоено, я начну и буду измерять плотного человека следующим образом.

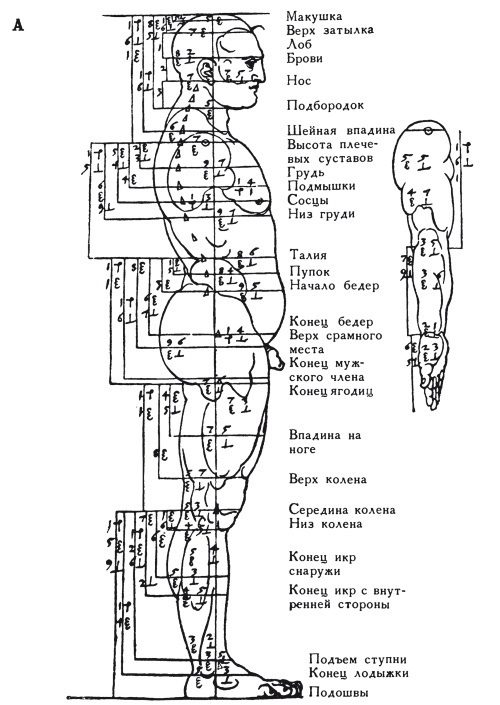

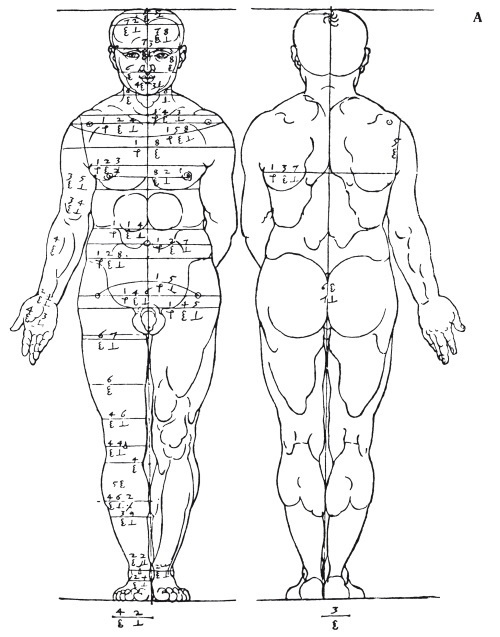

И я нарисовал здесь этого мужчину [А] так, как описано выше, дабы соединением слова и дела достигнуть более ясного понимания…
[142]

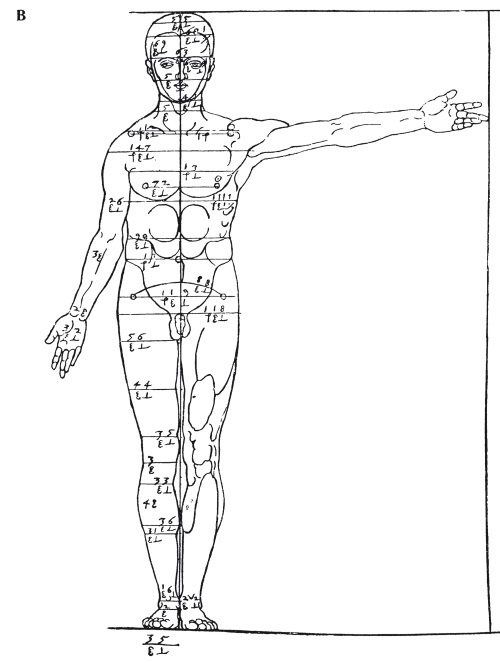

Далее я опишу другого мужчину в том же порядке, что и раньше [В]…
[143]

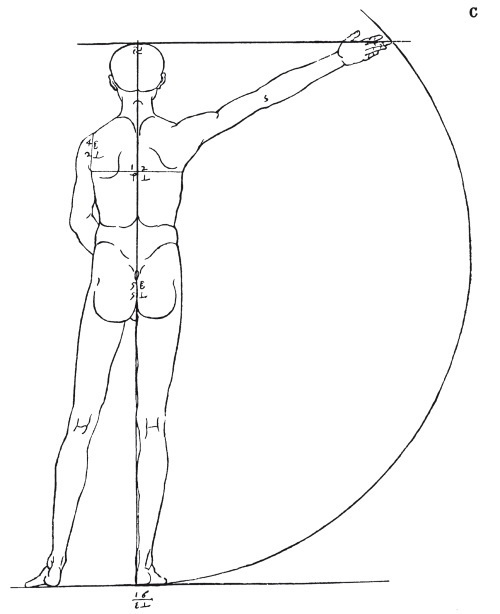

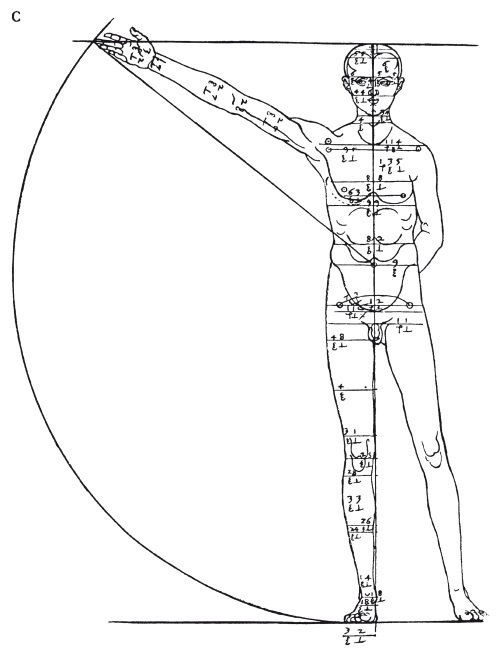

Мужчину ты обводишь циркулем, одну ножку которого ты ставишь в пупок, причем руку его ты вытягиваешь немного вверх, и так, как этот мужчина здесь описан, я изобразил его для лучшего понимания [С]…
[144]

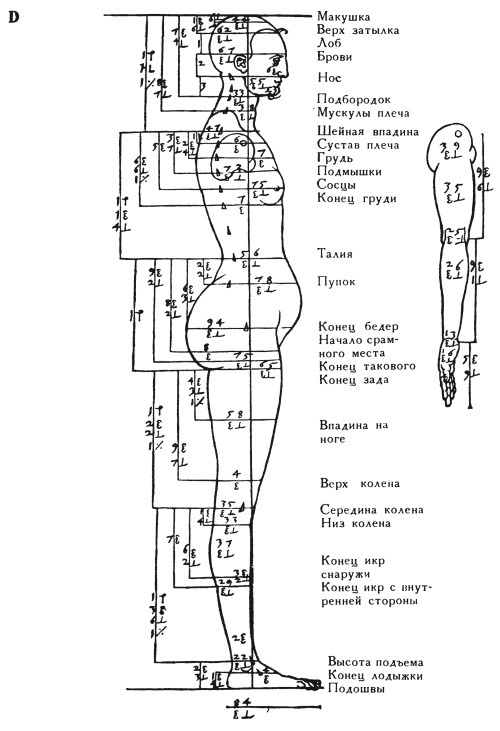

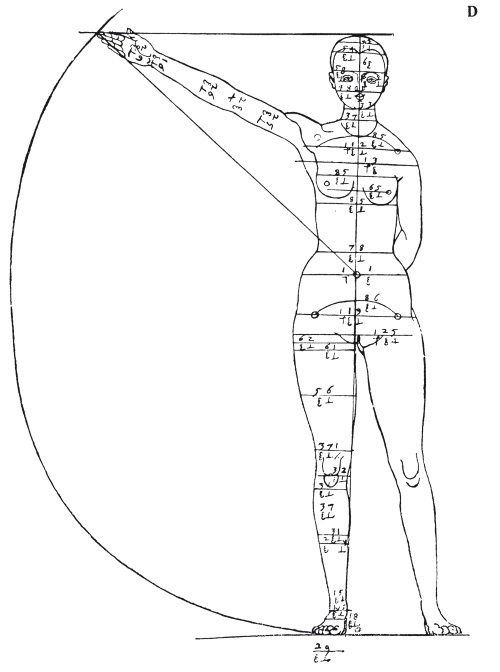

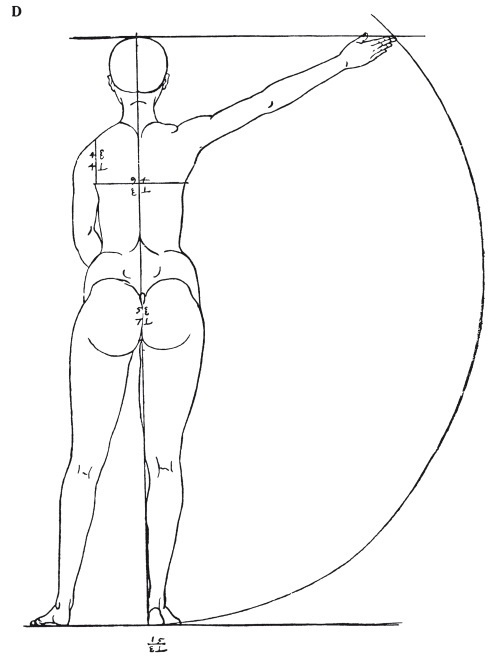

Далее я опишу женщину для этого только что описанного мужчины…
[145]
