Эксперименты первого цикла имели один и тот же формат. Сначала студенты собирали тумбу под TВ, используя только фотографию на коробке. Все справились, некоторые особенно хорошо. Когда они стали экспертами, им предложили выступить в роли разработчиков, создать инструкции, по которым другие люди могли бы с легкостью собрать тумбу. Одних попросили использовать только схемы, других только слова, третьих – сочетание того и другого. Мы также оценили их пространственные способности. Одно из потрясающих открытий: участники с высокими пространственными способностями не только сами эффективнее собирали мебель, но и создавали лучшие схемы и даже лучшие словесные инструкции. Следовательно, люди, хорошо ориентирующиеся в пространстве, лучше понимают пространственную информацию, задействованную при сборке, и могут лучше сформулировать свое понимание – как словами, так и на схемах.

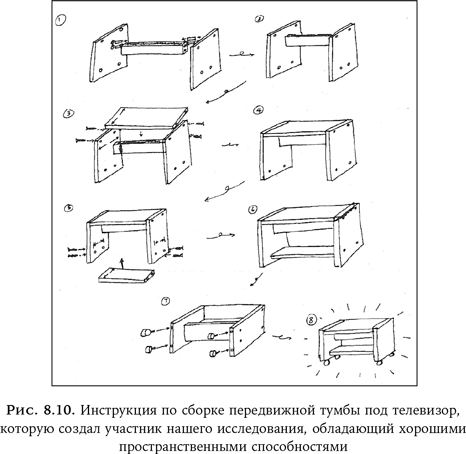

Схема сборки, составленная одним из пространственно одаренных участников, представлена на рис. 8.10. Как видите, этот комплекс схем ведет вас по процессу шаг за шагом, показывает действие в перспективе и способ выполнения каждого действия, для чего используются стрелки и указатели. Каждый следующий шаг добавляет новую деталь. Не этот участник, но многие другие начинали с «меню» деталей, как в рецепте, и заканчивали линиями, изображающими сияние, так что лучшие схемы имели сюжет, рассказывали историю, имели начало, середину и конец.
Схемы людей с небогатыми пространственными способностями оказались плоскими, без перспективы и действия. Иногда в них не было ничего, кроме меню деталей.
Хотя схемы одаренных в пространственном отношении участников сделали практические рекомендации вполне очевидными, мы последовали «трем П» и далее протестировали предпочтения и производительность. Как и ожидалось, особенности «пространственно продвинутых» схем – показать каждый шаг, показать действие, показать перспективу – завоевали предпочтения новой группы наших испытуемых, получивших задание оценить множество инструкций, составленных людьми как с высокими, так и с низкими пространственными способностями. Наконец, полные напряженного ожидания, мы протестировали производительность. Мы привлекли к этому новую группу испытуемых – малоодаренных в пространственном отношении, поскольку одаренные были нашими экспертами. Половина их получила инструкции, присланные в упаковке товара, – неплохие, но уступающие нашим. Те же, кто пользовался нашими инструкциями, справились с задачей лучше и быстрее. Мы так и знали!

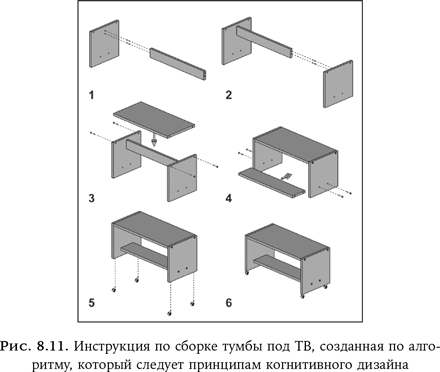

Оцените прелесть «нашей» (т. е. составленной учеными-компьютерщиками) инструкции на рис. 8.11. Она создавалась согласно умному алгоритму, разработанному специалистами по компьютерным наукам. Алгоритм начинается с модели объекта и разбивает ее на части. Затем он создает инструкцию по сборке с опорой на практические правила. Прозрачность схем влияет на предписанный порядок действий; схемы и действия должны разрабатываться вместе, поскольку работают вместе. Алгоритм справился и с другими объектами – в том числе конструкторами лего, эталоном для визуальных инструкций, – выдав инструкции по сборке конструктора. Хотела бы я сказать: то, что подходит для детей всего мира, должно подойти и взрослым (тем более что взрослые когда-то были детьми), – но это стало бы опрометчивым. Многие из нас поручают собирать головоломную мебель детям – у тех лучше получается.
Итак, вот три Практических правила составления инструкций по сборке.
Покажите каждый шаг: каждая новая часть – это новый шаг.
Покажите действия: используйте стрелки и указатели.
Покажите перспективу, с которой видится действие.
Эти практические правила прекрасно обобщаются. С минимальными изменениями их можно применить к визуальным объяснениям самых разных процессов, а также к инструкциям по осуществлению самых разных вещей: как работает сердце, почему идет дождь, как принимаются законы, как случаются революции. Вы, возможно, уже уловили, что те же практические правила применимы не только к визуальным, но и словесным инструкциям и объяснениям. Имплицитно или эксплицитно инструкции «ИКЕА» следуют им. Найдите в сети волнующее видео сборки стула «ИКЕА» двумя роботами по инструкции компании.
Семантика схем
Теперь мы можем обрисовать основы теории схем. Схемы используют место в пространстве и метки в пространстве для передачи смысла. Место в пространстве – это прежде всего «лево – право», «верх – низ», «центр – периферия». Строки и столбцы. Метки в пространстве – это осмысленные графические формы, изображения, знаки-иконки, слова, символы, точки, линии, рамки, стрелки, круги, сети и т. п. Часто метки называют глифами. Знаки приобретают смысл благодаря внешнему сходству или образному соответствию, как, например, в метафоре (весы правосудия) и синекдохе (где части представляют целое, скажем, корона символизирует короля). Точки, рамки, линии и подобные простые абстрактные формы получают смысл благодаря своим геометрическим свойствам и гештальт-качествам. Они могут комбинироваться для создания знакомых форм – как в случае сетей, схем-алгоритмов и деревьев решений.
Мы уже видели много знакомых смыслов – пространство, число, время, существа, объекты, события, причинность, – передаваемых комбинациями этих визуальных пространственных элементов с целью описания, объяснения или пересказа.
Дидро
Изображения появились давно, а схемы – недавно, что, пожалуй, странно, поскольку репрезентации пространства, времени, событий и чисел появились рано. Поворотным моментом стало создание эпохальной серии схем в выдающемся масштабном издании под редакцией Дидро и Д’Аламбера «Энциклопедия, или Толковый словарь наук, искусств и ремесел», обычно называемом просто «Энциклопедия». Она тайно печаталась и публиковалась в течение примерно 20 лет в конце XVIII столетия в атмосфере политических и социальных потрясений, предшествовавших Французской революции. Считается, что в ней воплотились ценности Просвещения XVIII в. Подзаголовок одной современной книги
[62] на эту тему идеально их формулирует: разум, наука, гуманизм и прогресс.
Для «Энциклопедии» было создано более 3000 схем, причем планомерно, многие по единому проекту. Это были изящные визуальные объяснения функционирования разных предприятий, как, например, приведенная на рис. 8.12 иллюстрация с изображением работы фабрики по производству булавок.
Очевидно, редакторы считали, что концепция схемы требует объяснения, и изобрели систему ее объяснения внутри самой схемы. Так, каждая из них является одновременно схемой и уроком «схемологии». Как видите, эта схема имеет две части, каждая в собственной рамке. Верхняя часть изображает сцену, большую комнату с освещением через окна, дверью, печью и украшениями на стене. В комнате работники фабрики выполняют свои функции с помощью соответствующих инструментов. Масштаб и положение фигур и инструментов пропорциональны, освещение естественное, сцена показана подробно. Это изобразительное искусство, знакомое читателю, – вроде пейзажа или жанровой сценки. Нижняя часть выглядит совершенно иначе, вообще не являясь сценой. Она плоская, как стена; здесь показаны только инструменты и механизмы, четко расположенные столбцами и рядами. Они увеличены непропорционально реальному размеру – чтобы читатель мог рассмотреть их части. Инструменты и механизмы сгруппированы по функции, а не местоположению на фабрике. Свет и тень не согласованы, имея целью показать особенности инструментов, а не передать естественное освещение. Имеются подписи, а за пределами схемы – некоторая информация. Добавлены кое-какие измерения.
