Теперь обратимся к трубчатым костям. Чтобы оценить изящность их структуры, нарисуйте в своем воображении трехметровую деревянную доску шириной сорок пять сантиметров и толщиной пять сантиметров. Такую доску можно перебросить через пропасть шириной два с половиной метра и благополучно перейти на другую сторону ущелья – возможно, доска будет немного пружинить, но ничего страшного. Чтобы убрать пружинистость, доску можно поставить на бок и перейти на цыпочках по пятисантиметровой грани: мостик получится намного уже, зато гораздо жестче. Размеры и физические свойства доски не изменились, однако во втором случае толщина вертикального слоя дерева составит целых сорок пять сантиметров (а не пять, как в первом примере), что уменьшает прогиб.
Именно поэтому лаги пола (поперечные балки) в деревянных каркасных домах ставят на ребро – иначе пол пружинил бы, как трамплин. Конечно, можно взять очень толстые доски и положить их плашмя, но тогда пол выйдет настолько тяжелым и дорогим, что проект рухнет и в физическом, и в финансовом смысле.
Как инженеры добиваются максимальной эффективности от работы балок и перекладин каркаса? Иначе говоря, как получить максимальную отдачу при минимальном расходе ресурсов и с наименьшими усилиями? Для этого применяют двутавровые балки – если посмотреть на них с торца, они выглядят как заглавная буква I. Мы не будем углубляться в объяснение принципа их действия с формулами и греческими буквами, ограничимся безболезненным обзором. Наибольший вклад в жесткость балки вносят части, расположенные рядом с боковыми гранями: можно убрать часть материала с верхней и нижней поверхности обычной балки прямоугольного сечения, при этом прочность балки сохранится, а ее масса и стоимость снизятся.
Двутавровая балка хорошо сопротивляется изгибающему моменту под действием сил, направленных сверху вниз. Плохо то, что она не слишком устойчива, если силы скручивающие или боковые. Чтобы выдержать и вертикальное, и горизонтальное воздействие, балка должна напоминать нечто вроде тонкого железного креста. Однако если силу приложить под углом (например, два, пять, восемь или одиннадцать часов на условном циферблате), даже такая балка будет недостаточно прочной.
Конструкция, способная противостоять воздействию сил, направленных с разных сторон, получается из множества двутавровых балок, расположенных по кругу. Если соединить их наружные части, середину можно вообще убрать без особой потери прочности. Что останется? Цилиндр. Он устойчив к скручиванию и сгибанию во всех направлениях. Полая сердцевина позволяет облегчить конструкцию и сэкономить материал: сплошной стержень аналогичного размера был бы ненамного жестче. В этом и заключается изящество велосипедных рам, лыжных палок и – как вы уже догадались – костей. Наши длинные трубчатые кости, в сущности, представляют собой полые трубки, легкие и устойчивые к изгибам со всех сторон.

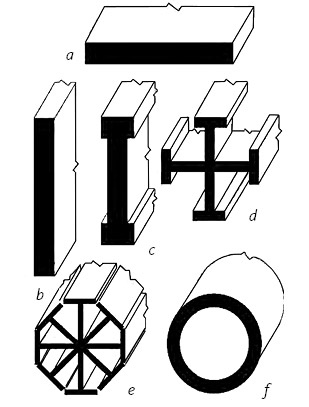

Все эти элементы содержат одинаковое количество материала при условии, что они имеют одинаковую длину. Плоская балка (a) пружинит под действием вертикально приложенных сил. Если поставить ее на ребро (b), сопротивление изгибающему моменту в вертикальной плоскости повысится. Двутавровая балка (c) еще прочнее в этом отношении. Воображаемый крест из двутавровых балок (d) устойчив к сгибанию в вертикальном и горизонтальном направлении, а фигура из множества двутавровых балок (e) будет эффективно противостоять силам, действующим в самых разных направлениях. Цилиндр (f) выдерживает сгибание с любой стороны и напоминает строение кости
Обратите внимание, что концы большинства трубчатых костей расширены и покрыты хрящом – еще одной соединительной тканью, состоящей из крупных молекул, рассеянных по коллагеновой сети. В костной ткани «штукатурка» представляет собой твердые, сопротивляющиеся сжатию кристаллы гидроксиапатита. Связующие молекулы хрящевой ткани придают ей упругость и удерживают воду. Они напоминают губку и обеспечивают хрящам – а значит, и концам костей в суставе – способность скользить почти без трения.
О строении и функции хрящей я могу рассказать еще одну захватывающую историю, но они подождут своей книги. Нам, поклонникам костей, достаточно знать, что хрящ, по сравнению с компактным веществом кости, мягкий и скользкий. Утолщения на концах длинных трубчатых костей защищают эту нежную соединительную ткань. Во-первых, они увеличивают площадь соприкосновения, тем самым снижая в каждой отдельной точке давление, которое приходится выдерживать хрящу. Во-вторых, в них содержится в основном губчатая костная ткань, которая слегка пружинит и амортизирует чувствительный к давлению хрящ.
Вы, наверное, замечали, что сердцевина твердого, плотного цилиндра трубчатой кости не совсем пустая. Здесь мы подходим к природе и назначению двух типов костной ткани – компактной и губчатой. Кость чем-то похожа на карамельку с шоколадной начинкой или хрустящий французский багет. Внешняя ее поверхность твердая и устойчивая к механическому воздействию, что позволяет нам поднимать тяжести. Пористое содержимое центральной полости – губчатое вещество – немного повышает прочность кости и поддерживает поверхностный слой, особенно ближе к концам.
Полости губчатой костной ткани заполнены клетками костного мозга, который тоже бывает двух видов: красный и желтый.

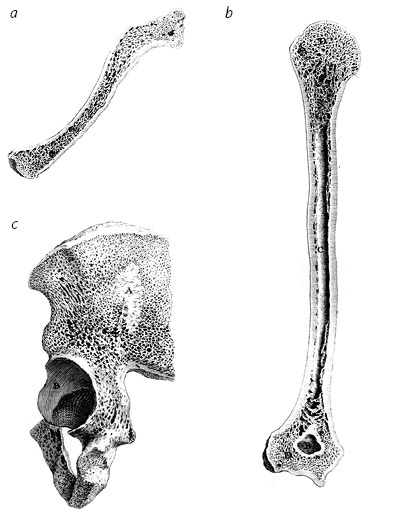

В атласе «Остеография», который вышел в 1733 году, Уильям Чизлден так описал этот рисунок, изображающий ключицу (a), плечевую кость (b) и тазовую кость (c): «Несколько костей распилены, чтобы показать их губчатую внутреннюю структуру. В их полостях сохранились остатки засохшего костного мозга». Пористая структура значительно уменьшает массу кости и повышает ее прочность, особенно ближе к концам кости
William Cheselden, Osteographia, or the Anatomy of the Bones (London: W. Bowyer, 1733)
У новорожденных все костномозговые полости заполнены красным костным мозгом, у взрослых людей красный костный мозг находится в основном в плоских костях, позвонках и утолщениях трубчатых костей. Он хорошо снабжается кровью и отвечает за выработку клеток крови, создавая их примерно по пятьсот миллиардов в день. В желтом костном мозге преобладает жировая ткань, и по мере взросления организма он занимает все больше места внутри кости. Некоторые гурманы считают его настоящим лакомством. Чтобы добраться до этой вкуснятины, они выскребают, грызут, раскалывают и даже обсасывают говяжьи кости. Именно это имел в виду Генри Торо
[2], когда писал: «…укрылся я в лесах, чтоб жизнь прожить не зря, чтоб высосать из жизни костный мозг». Я точно так же поступаю с леденцами Tootsie Pops.
